Bu bölümde V-Twin Truck ön süspansiyon sistemini sıfırdan tasarlıyoruz. Ayrıca bu bölüm gerçek bir kırılma noktası oldu. Öncelikle alışılmış hiçbir sistemi kopyalamadık. Ardından günlerce kaldıraç hesabı yaptık. Sonra defalarca çizip sildik. Böylece sonunda çalışan bir mekanizma kurduk.
Neden Havalı Süspansiyon?
Aracın önünde çalışma alanı dardı. Bu yüzden ilk engel de buydu.
- Öncelikle körükleri salıncak arasına sığdıramadık.
- Ayrıca sistem torsiyon milli çalışıyor.
- Bu yüzden Fırat bir hotrod projesinden ilham aldı. Böylece körükleri torsiyona bağladık.
“Yaptığımız Her Şey Gözüksün” Takıntısı
Merthan körüklerin görünür durmasını istedi. Aslında bu tamamen şov amaçlıydı. Ancak tasarımı da tam olarak bu zorlaştırdı. Çünkü körükleri saklasak işi kolayca çözerdik.
İşin Özü: Kaldıraç Matematiği
Sistemin kalbinde bir kaldıraç var. Ayrıca kolların oranı tekerin hareketini belirler.
- Öncelikle sistem yaklaşık 880 mm. Ardından alt çubuk 360 mm.
- Örneğin 2:1 oranda 1,5 cm kaldırınca 4,5 cm hareket alıyoruz.
- Ayrıca körükler yaklaşık 60 PSI çalışır. Böylece her air 1,5 ton taşır.
Hesapsız Alınan Körükler: İyi Bir Ders
Dürüst olalım. Körükleri hesap yapmadan aldık. Çünkü sadece “heybetli dursun” dedik. Bu yüzden çalışma basınçları düşük kaldı. Sonuçta görsel iştah kadar hesabın da önemli olduğunu gördük.
Burak Abi Devreye Giriyor
Uzun süre çözemedik. Ardından Burak abi devreye girdi. Sonra önerdiği tasarım işi dakikalar içinde çözdü.
- Öncelikle körükler yukarıda yatay duruyor.
- Ardından L kol arkadan şasiye bağlanıyor.
- Böylece hareket körüğe çekiyle aktarılıyor.
Tasarımdan Üretime
- Öncelikle tasarımı SolidWorks’te yaptık.
- Ardından burçları 3D baskıyla prototipledik.

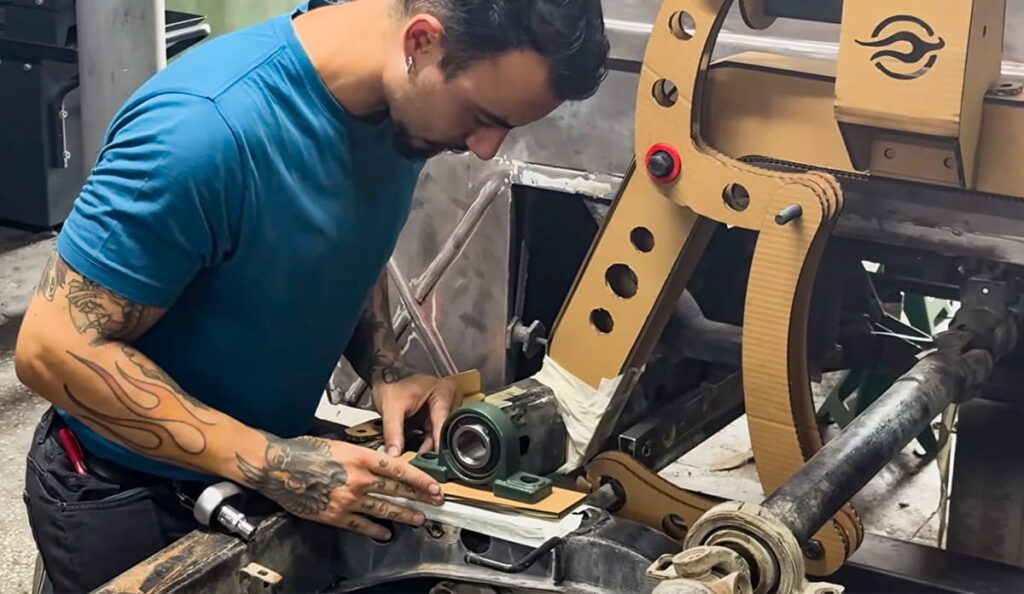

- Sonra karton ve pleksiden montajı denedik. Böylece her şeyin oturduğunu gördük. Ardından lazer kesime gönderdik.
Test: Üzerine Zıpladık, Çalışıyor!
Sistemi araca monte ettik. Ardından körükleri şişirip indirdik. Sonra üzerine bindik ve zıpladık. Sonuçta mekanizma çalıştı. Ayrıca araç yükselip alçaldı. Daha fazlası için West Riders Custom sayfamıza göz atın.
Peki sen bu süspansiyonu görünür mü yapardın? Yorumlarda paylaş.
